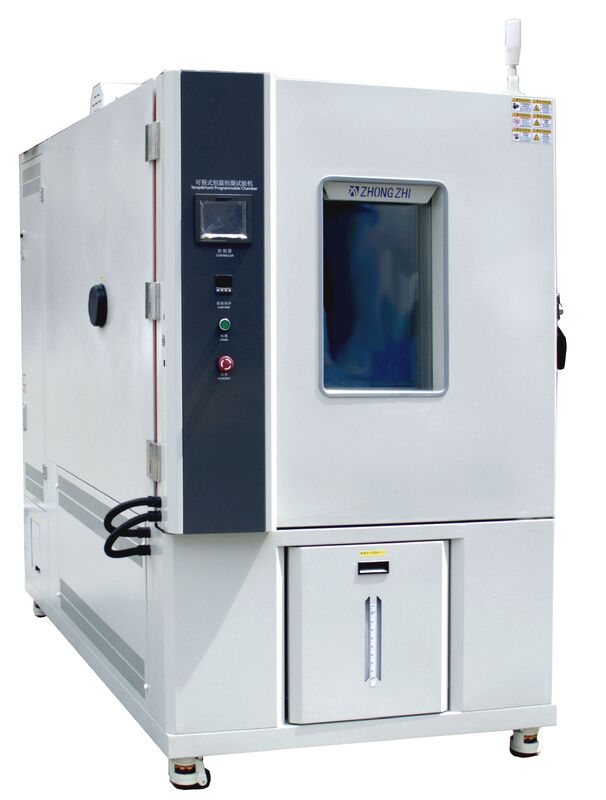

Programlanabilir Sabit Sıcaklık ve Nem Test Odası

I. Ekipmanın kullanımı için ana işlevler ve önlemler

1.         Ürün genel bakışı

Bu ürün serisi esas olarak elektronik aletlerin, yeni malzemelerin, elektrikli ekipmanların,Araç bileşenleri, metaller, elektronik ürünler ve havacılık malzemeleri taşıma, depolama ve kullanım sırasında veya yüksek ve düşük sıcaklık koşullarında karşılaşabilir.Malzemeyi test etmek için tasarlanmışlar., bileşen veya aygıtın yüksek sıcaklıklara, soğuğa ve nemlere dirençliliği, ayrıca potansiyel hasar ve kısa ömür

2.         ürün fonksiyonu

Bu dizi sıcaklık laboratuvarı, sıcaklık kontrolünün doğruluğu ve geniş kontrol aralığının özellikleriyle endüstriyel ürünlerin güvenilirlik testine uygundur.Performans indeksi GB/T5170 "Elektrik ve elektronik ürünler için çevresel test ekipmanlarının temel parametrelerinin doğrulama yöntemi-Alçak sıcaklık" gerekliliklerini karşılar., yüksek sıcaklık ve sabit sıcaklık test ekipmanları".

3.         Test örneği kısıtlamaları

Yanıcı, patlayıcı ve uçucu madde örneklerinin test edilmesi ve depolanması

Koroziv malzeme örneklerinin test edilmesi ve depolanması

Biyolojik numunelerin test edilmesi veya depolanması

Güçlü elektromanyetik emisyon kaynakları olan numunelerin test edilmesi ve depolanması

4.         Yük koşulları gereksinimleri

Yükün toplam kütlesi stüdyo haciminin metreküp başına 50 kg'ı geçmemelidir.

Yükün toplam hacmi stüdyo hacminin 1/5'inden fazla değildir.

Rüzgar yönüne dik olan herhangi bir bölümde, yük alanlarının toplamı, sitedeki toplamdan büyük olmamalıdır.

Stüdyonun kesit alanı 1/3'tür.

II. Ekipmanın kurulum alanı ve çalışma ortamı koşulları

1.         Site gereksinimleri

Ekipman kurulum alanı boyutu gereksinimleri

A: En az 800 mm

B: en az 500 mm

C: en az 1500 mm

Toprak düz ve havalandırılmış.

Ekipmanın etrafında güçlü titreşim yok.

Ekipmanın etrafında güçlü bir elektromanyetik alan yok.

Ekipmanın çevresinde yanıcı, patlayıcı, koroziv maddeler ve toz yoktur.

Kullanım ve bakım için ekipmanın etrafında uygun bir alan bırakın.

2.         Çevre durumu

Sıcaklık: 5 ~ 30°C, nispi nem 85% RH'den az

Hava basıncı: 86kPa~106kPa

3.         En yüksek güç

Kurulu toplam 7.1 Kw, soğutma gücü için 1.5 kW, ısıtma gücü için 2.8 kW, nemlendirme gücü için 1.8 kW ve diğer güç için 0.2 kW'dur.

4.         En yüksek akım

≤ 22A

5.         Uygulama nemlendirme ve su temini

Su kaynağı basıncı 0.2 ~ 0.4Mpa, su kaynağı borusunun çapı 20mm,ve su kaynağı suyunun kalitesi, GB/T 6682-2008 Analiz Laboratuvarı Su Spesifikasyonları ve Test Metotlarında belirtilen üçüncü seviye su standardını karşılamalıdır.Ekipman, 1/2 "iç iplikten oluşan rezerve bir su kaynağı arayüzüne sahiptir ve ekipman yaklaşık 20L hacimli bir su tankı ile donatılmıştır.

6.         drenaj çıkışı

Ekipmanın yakınında, ekipmanın arkasından 2 metre uzaklıkta bir drenaj sağlanır.

Not: Kondensat ve suyu sayaçtan tankın dışına akmaya yönlendir

7.         Güç kaynağı koşulları ve güç kaynakları

AC380V Üç fazlı dört tel + koruyucu topraklama

Voltajın izin verilen dalgalanma aralığı: ±10%V

Frekansın izin verilen dalgalanma aralığı: (50±0.5) Hz

TN-S modunda veya TT modunda güç kaynağı

Koruyucu toprak telinin topraklama direnci 4Ω'dan azdır.

Kullanıcılardan, kurulum alanındaki ekipman için uygun hava veya güç anahtarı kapasitesini yapılandırmaları gerekmektedir.ve bu düğme, ekipmanın kullanımı için bağımsız olarak kontrol edilmelidir.

III. Hacim ve boyut

1. model

CZ-A-225G

2. ekipman hacmi

225L

3. test odasının boyutu

W (genişlik) 500 mm * H (yükseklik) 750 mm * D (derinlik) 600 mm

4Test odasının dış boyutları

W (genişlik) 700 mm * H (yükseklik) 1850 mm * D (derinlik) 1660 mm

Not: Makine kapısı menteşesinin ötesindeki parçanın boyutu dahil değildir! Lütfen son tasarım üç görüşlü çizime göre dış boyutları onaylayın!

VI. Ana performans parametreleri

1.         Test koşulları

Sıcaklık performans testi, ortam sıcaklığı +25°C ve yük boşken GB/T 5170.2-2017 Sıcaklık Deneme Ekipmanı'nın ilgili hükümlerine göre ölçülür.Sensör hava işleme ünitesinin çıkışına yerleştirilir.

2.         sıcaklık aralığı

-70°C- Evet.+150°C

3.         Nem aralığı

%20R.H~%98R.H (aşağıda gösterildiği gibi), nem testi sırasında ısıtma yükü yoktur

4.         sıcaklık dalgalanması

±0,5°C

5.         sıcaklık eşitliği

≤2.0°C (yük olmadan)

6.         sıcaklık sapması

≥±2,0°C (yük olmadan)

7.         nispi nem dalgalanması

R.H'nin% ±2,5'i

8.         Nem sapması

≥% 75 RH,≤+2-3% R.H.

<75% RH,≤±5% R.H.

9.         ısıtma hızı

≥3°C/min (tam ortalama sıfır yükleme koşulunda)

10.     Soğutma hızı

≥1,2°C/min (tam ortalama sıfır yük koşulunda)

11.     Çalışma gürültüsü

≥75 dB (makine kapısının önünde 1m ve yerden 1,2 m yükseklikte ölçülür)

12.     Standart

GB/T-2423.1-2008 (IEC60068-2-1) Test A: düşük sıcaklık test yöntemi.

GB/T-2423.2-2008 (IEC60068-2-2) B testi: yüksek sıcaklık test yöntemi.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Çevre Denemesi Bölüm 2 Deneme Yöntemi Test Kabin sabit nem ve ısı testi.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Elektriksel ve elektronik ürünler için çevresel test Bölüm 2: Test yöntemi Db testi: Alternatif nem ve ısı (12 saat + 12 saatlik döngü)

GJBl50.3-2009 (MIL-STD-810D) yüksek sıcaklık test yöntemi.

GJBl50.4-2009 (MIL-STD-810D) düşük sıcaklık test yöntemi.

13.     Test yöntemi

GB/T-10586-2008 Düşük sıcaklıklı test odasının teknik koşulları

GB/T 5170.1-2016 Elektriksel ve elektronik ürünlerin çevresel test ekipmanları için denetim yöntemi - Bölüm 1: Genel kurallar

GB/T 5170.2-2017 Çevre denetim ekipmanı denetim yöntemi Bölüm 2: Sıcaklık denetim ekipmanı

GB/T 5170.5-2016 Elektriksel ve elektronik ürünler için çevresel test ekipmanları-Bemleme yöntemi-Bölüm 5: Islak ısı test ekipmanları

GB/T5170.18-2005 Elektriksel ve elektronik ürünler için çevresel test ekipmanlarının temel parametreleri doğrulama yöntemi

V. Oda yapısı özellikleri

1.         Deneme odası yapısı düzeni

Test odası, test odasının ön tarafında ve kontrol odasının arkasında olduğu bütünleşik yapı düzenini benimser.

Ekipmanın alt kısmı, ekipmanın yer değiştirilmesini, konumlandırılmasını kolaylaştırmak için Foma makaraları ile donatılmıştır.

Ekipmanın dış odası, 1,2 mm kalınlığında ve açık gri renk numarası RAL7035 olan soğuk valye çelik levha pişmiş boya ile yapılmıştır.İç oda SUS304# paslanmaz çelikten yapılmıştır..2mm;

Ekipman çerçeve yapısını bir bütün olarak benimsiyor ve odanın alt kısmı, odanın dayanıklılığını artırmak için kanal çelik ile kaynaklanmıştır

İzolasyon malzemesi: sert poliüretan sert köpük + 100 mm kalınlığında cam lif

Ekipmanın arkası, toplam güç koruma devre kesici, güç kaynağı kablosu ve drenaj borusu ile donatılmıştır.

Oda kapısı mühürü, özel olarak özelleştirilmiş ve yüksek sıcaklığa dayanıklı, toksik olmayan ve ultra esnek olan silikon mühür bandı benimsiyor

İç odanın dibinde hızlı bir şekilde kondensat boşaltmak için bir drenaj deliği vardır

Otomatik bir basınç rahatlatma deliği odanın tepesine yerleştirilmiştir

2.                Suyu boşaltın

İç odanın alt kısmı bir drenaj deliği ile donatılmıştır ve drenaj sistemi ekipmanın arka tarafında düzenlenmiştir.Çöplük borusu, kullanıcının çöplük borusu ağ sistemine sokulur (kullanıcı, yerinde çöplük borusu ağ arayüzünü sağlar)

3.         basınç rahatlatma deliği

Çoklu basınç dengesi pencereleri, odanın arka kenarına yerleştirilir.basınç hızlı ve otomatik olarak boşaltılabilir;

4.         Oda kapısı

Tek menteşeli kapı, etkin açık boyut W500mm*H750mm

Kapı malzemesi gövde malzemesiyle aynı.

İthalat kapı kilidi, dışarıdan açık

100 mm kalınlığında yalıtım malzemesi sert poliüretan köpüğüdür.

Su toplama tepsisi kapının altında kondensasyon suyunun dışarıdaki yere düşmesini önlemek için tasarlanmıştır.

5.         İç oda malzemesi

SUS304# paslanmaz çelik levhası kullanılır, kesmek ve CNC katlama yatağı bükmek için hassas lazer kesme ekipmanları kullanılır ve ardından tam kaynak, cilalama ve cilalama için argon yay kaynak kullanılır;Çelik plaka 1.2mm kalınlığı; örnek raf palet desteği indeksleme çerçeve örnek raflar arasındaki mesafe ayarlayabilir iç odanın her iki tarafında ayarlanmıştır

6.         Dış oda malzemesi

Soğuk valye çelik plakaları kullanarak kesmek için hassas lazer kesme ekipmanları kullanılır ve şekillendirme için CNC katlama, ardından argon yay kaynakla kaynak ve cilalama;Çelik levha yüzeyinin pası kaldırmak için genel olarak asitle yıkandıktan sonraBu yöntem, geleneksel dış boyama ile karşılaştırıldığında daha estetik bir görünüm ve daha iyi korozyon direnci sağlar.Çelik plakanın kalınlığı 1.2mm (renk: RAL7035 beyaz).

7.         Dikiş bantı

Kapı mühürleme şeridi iki katmana ayrılmıştır, iç katman, yüksek ve düşük sıcaklık koşullarında iç odayı dıştan tamamen izole edebilen silikon kauçuk şerididir.Silikon kauçuk bandı, eksi 80 °C'den artı 200 °C'ye kadar bir aralığında sertleşmeden ve yaşlanmadan uzun süre çalışabilir.;

8.         paslanmaz çelik menteşeler

Oda kapısının sol tarafında, bir dizi yüksek dayanıklı menteşe kurulmuştur. Tek bir menteşe yatay olarak 3 ton güce dayanabilir ve ters yöne bükülmeye devam edebilir.Mühür iki parça tamamen deforme ve kırılmadan bir içine birleşiyor;

9.         Kapı kolu

Kapı kilidi bir rulo sıkıştırma kilidi:

Oda kapısı hem içeride hem de dışarıda kullanılır, kaldıraç prensibini kullanır, güçlü acillik, güç tasarrufu ile bir elle açılabilir ve kapanabilir.

10.     hava çıkış yapısı

Güçlü rüzgar dolaşımı ile zorlu iç dolaşım modu benimsenir, bu da havanın yukarıdan çıkıp altından geri döndüğü moddur.Çıkış rehber plaka depolama gövdesinin tüm iç kısmına soğuk ve sıcak havayı dağıtabilir, tekdüze ve istikrarlı

11.     Alüminyum rüzgar tekeri

Çok kanatlı santrifugal dönen alüminyum rüzgar tekerleği hafif ağırlık, büyük hava hacmi, yüksek rüzgar basıncı özelliklerine sahiptir ve yüksek ve düşük sıcaklığa dayanıklıdır.küçük genişleme katsayısı ve düşük çalışma gürültüsü.

12.     Gözlem penceresi

Kutu kapısı, elektrikli ısıtma (otomatik olarak ayarlanabilir) buzlaşma ve kondansiyon önleme cihazına sahip çok katmanlı boş büyük cam gözlem penceresi ile donatılmıştır.Pencere bir dizi pencere aydınlatma lambasıyla donatılmıştır, gözlem penceresi aracılığıyla kutunun içindeki numunelerin test durumunu herhangi bir zamanda açıkça gözlemlemenizi sağlar.

13.     Araç bağlantısı

100mm çapı ile bir delik, odanın sol tarafında açılır ve bir delik kapağı ve silika jeli fiş sağlanır

14.     Malzeme rafını test edin.

SUS304 # paslanmaz çelik, kullanımı kolay bir ağ halinde yumruklanmış ve bükülmüştür.

15.     hava dolaşımı ilkesi

Yüksek güçlü fan, paslanmaz çelik asılı dış motorla çalıştırılır, fan motoru dıştır;

Hava, motor tarafından tahrik edilir ve ısıtıcı ve soğutucu buharlaştırıcıdan geçer.

Tamamen ısıtıldıktan/zorunlu sıcaklık değerine kadar soğutulduktan sonra, hava oda içinde dolaşır ve konveksiyon yoluyla numune ile ısı değişimi yapar.

Hava düşük voltajlı asinkron yüksek sıcaklığa dayanıklı uzun şaftlı motor kullanarak dolaşmaya zorlanır

Çok kanatlı santrifugal dolaşım fanı kullanılır ve alüminyum alaşım bıçakları havayı karıştırır

16.     Sıcaklık kontrol sistemi prensibi

Yüksek kaliteli nikel-krom alaşımı tel elektrikli ısıtıcı, SSR kontrolü, bağımsız aşırı sıcaklık koruma sıcaklık anahtarı ile donatılmıştır

Isıtıcı çalıştırıldığında, yüzey sıcaklığı yükselecek.

Konveksiyon havası ısıtma telinden ısıtılır ve ısı, ısıtıldığı ve ısınması için odadaki havaya ve numuneye yayılır.

Isıtma gücü PID algoritması ile hassas bir şekilde kontrol edilir ve çıkış gücü katı durum rölesi ile ayarlanır.

Soğutma sistemi, ısı değiştiricisine yeterli düşük sıcaklıklı soğutucu sağlar, böylece ısı değiştiricisinin sıcaklığı hava sıcaklığından daha düşüktür.Havadaki ısı emilir ve ısı değiştiricisi tarafından odadan çıkarılır, böylece hava sıcaklığı düşer ve soğutma etkisi elde edilir.

Soğutma gücü PID algoritması ile hassas bir şekilde kontrol edilir ve soğutucu akışı ve soğutma kapasitesi solenoid valfi ile ayarlanır.

VI.Rsoğutmasistem

1.        Soğutma kompresörü

Avrupalı ithalat düşük sıcaklıklı kompresör kabul edilir

2.        Soğutma yöntemi

Hava soğutmalı kanatlı kondansör, soğutma fanı ısı dağılımı

3.        Buhar ölçer

Fined tüp ısı değiştiricisi

4.        Sızdırma seti

Termal genişleme valfi, kıl tüpü

5.        Buzdolabı kontrol modu

Kontrol sisteminin programlanabilir mantıksal denetleyicisi, test koşullarına göre soğutma makinesinin çalışma durumunu otomatik olarak ayarlar.

Kompresör geri dönüş gazı soğutma devresinde

6.        İthalat edilen soğutma aksesuarları

7.        Buharlaştırıcı kondansatör

Yüksek sıcaklıklı bakır kaynaklı plak ısı değiştiricisi küçük yüzey alanına, küçük enerji kaybına ve yüksek ısı aktarım verimliliğine sahiptir

8.        Kriyojen

R404a/R23 kullanın, ozon azalması indeksi 0 olan çevre dostu bir soğutucu

9.        Azot doldurma kaynak süreci

Düşük sıcaklıklı bağlama boru hattı için yüksek kaliteli oksijensiz bakır boru kullanılması ve boru hattının kaynak kalitesi,Nitrojen doldurma ve 48 saatlik yüksek basınçlı sızıntı önleme süreci sağlanmalıdır..

10.    Enerji tasarrufu kontrolü

Soğuk dengeleme teknolojisinin soğutma sistemlerinde uygulanması, işletme maliyetlerini etkili bir şekilde düşürerek elektrik enerjisinin yaklaşık% 30'unu tasarruf edebilir.Termal dengeleme, ısıtma gücünü sabit bir sıcaklık sağlamak için ayarlayarak elde edilir.Bu, sabit bir kompresör soğutma kapasitesinde, ısıtmanın zamanla artacağı, bu da tüketiciler için enerji israfı ve gereksiz harcamalara yol açacağı anlamına gelir.soğuk dengeleme teknolojisi, kompresör soğutma kapasitesini ayarlayarak sabit bir sıcaklık sağlarSıcaklık ayar noktasına yaklaştığında, PID düzenlemesi yoluyla sabit bir sıcaklığa ulaşmak için soğutma kapasitesi kademeli olarak azalır (teorik olarak sıfır ısıtma çıkışı elde edilebilir,Ama gerçek üretim, her zaman az miktarda ısıtıcı çıkış vardır), böylece enerji tasarrufu hedefine ulaşılır

11.    Soğutma sisteminin özellikleri

A.Tüm sistem boru hattı, 22kg basınçlandırma ile sızıntı testi yapılır.

B.Isıtma ve soğutma sistemleri tamamen bağımsız.

C.Şirketin profesyonel teknik özellikleriyle donatılmış, yüksek sıcaklık ve yüksek basınçlı hava akışının soğutma sistemine zarar vermesini önler.

D.Tüm dondurucu sistem çalışma prosedürleri mikro bilgisayar denetleyici tarafından tamamen kontrol edilir.

E.Kompresörün alt kısmında, buzlama ile üretilen kondansiyon suyunu toplayabilen bir su tepsisi vardır.

- F.Kompresör, kompresör aşırı ısınırken aşırı sıcaklık korumasını gerçekleştirebilecek kendi PTC sıcaklık sensörüne sahiptir.

G.Kompresörün petrol basıncı korumasını gerçekleştirmek için kompresörün kendi yağ basıncı koruyucusu vardır.

H.Yüksek ve düşük basınç koruma cihazları, ekipmanın çalışması sırasında soğutucu maddenin basıncını izler.Soğutucu maddenin basıncı sistemin sınır basıncından yüksek veya sistemin belirlediği minimum basıncından düşük olduğunda, bir alarm hemen çıkarılacak ve hata kaldırılana kadar güç kaynağı kesilecektir.

Ben.Soğutma sistemi, sistemin istikrarını sağlamak için, güvenilir kalitede ithal marka parçaları kullanıyor.

VII. Elektrikli kontrol sistemi

1.Kontrolör

7 inç TFT gerçek renkli LED LCD dokunmatik ekran (yüksek çözünürlük, çözünürlük 1024*600), çok gruplu akıllı PID kontrolü.genişletilebilir çok kanallı sıcaklık izleme ekranı; program numarasını, bölümünü, çalışma süresini ve döngü sayısını gösterebilir; eğri grafiği görüntüleme; röle ve PID çıkış durumunu görüntüleme

2.çalıştırma modu

Program işleyişi, sabit değer işleyişi.

3.Kontrol modeli

Nem ve sıcaklık kombinasyonu kontrolü/tek sıcaklık kontrolü, nem ayarına göre otomatik olarak ayarlanır.

4.dil

Çince, İngilizce ve Rusça arasında bir düğme ekranı var.

5.ayarlı mod

İnsan-makine diyaloğu işletim arayüzü, dokunmatik giriş

6.Sıcaklık ve nem girişi

PT100 A sınıfı hassas platin direnç

7.görüntüleme çözünürlüğü

Sıcaklık: 0.01°C; nem: 0.1%RH; zaman: 1 dakikalık;

8.Program kapasitesi ve kontrol fonksiyonu

Kullanılabilecek en fazla program sayısı: 100 set, bir program 1 ila 100 bölümden oluşabilir; komut 999'a kadar tekrarlanabilir,programın eğim ayarlama zaman ekseni tarafından ayarlanabilir, programlar arasındaki her segment en fazla 99 saat ve 99 dakika, en az bir dakika ayarlanabilir ve ortak kullanım için ayarlanabilir

Düzenleme, temizleme ve ekleme işlevlerine sahiptir. Zaman sinyali çıkış kontrolü (test edilen nesnenin ON / OFF eylemlerini kontrol etmek için) vardır.segment atlama ve tutma fonksiyonlarını destekler.. Ekran, ayarlanabilir arka ışık süresi ayarlarıyla arka ışıklandırma için ayarlanabilir. Ekran ekran koruma fonksiyonu zamanlanmış veya manuel kapatma ayarlarına izin verir.Kopya, bağlantı fonksiyonları ve deney başlıklarını ayarlamak gibi program düzenleme fonksiyonları mevcuttur.ve planlı başlatma ve kapatma fonksiyonlarıTarih ve saat ayarlama fonksiyonları, anahtar ve ekran kilitleme (LOCK) fonksiyonları ve bekleme görüntüleme fonksiyonları da sağlanır.

9.Çıktı kontrol modu

PID+SSR çıkış otomatik kontrolü; ısıtma çıkışının PID otomatik ayarlanması; soğutma soğuk uçlu ve çok kanallı elektronik genişleme valf kontrolüne sahiptir,Kompresörün emme ve egzoz sıcaklığı ve basıncına göre kompresörün çalışma durumunu ayarlamak için ilgili valfi ayarlayabilenElektronik genişleme valfi kontrolü buharlaştırma basıncı kontrolü ve geleneksel sıcaklık kontrolü arasında geçiş yapabilir.

10.İletişim fonksiyonu

Kurba görüntülemek ve veri almak için bilgisayara bağlanabilir;

İzleme ve uzaktan kumanda sistemi olarak kullanılabilir;

Birden fazla makine eşzamanlı olarak kontrol edilebilir;

RS-485/RS-232

RJ45 Ethernet bağlantısı

USB koşu.

11.U disk depolama

Tarihi eğri, tarihsel verileri, kontrol sistemi parametrelerini ve sıcak değiştirilebilir işlevi indirmek için 1G-32G USB'ye takılabilir

12.Veri kaydı yöntemi

Pil koruması olan RAM, cihazın ayar değerini, örnekleme değerini ve örnekleme süresini 8-10 yıl saklayabilir; eğri kaydetme süresi 30 ila 180 saniye arasında ayarlanabilir,ve maksimum hafıza süresi 90 gün boyunca sürekli tarihsel eğriyi saklayabilirTarihsel veriler (örnekleme süresi 1 dakikada) sürekli kullanım olmadan 10 yıldan fazla saklanabilir.

13.Hareketsiz bellek fonksiyonu

Güç arızası kurtarma modu şu şekilde ayarlanabilir: sıcak başlatma/soğuk başlatma/durma.

14.Rezervasyon başlatma fonksiyonu

Çalışma saati istek doğrultusunda ayarlanabilir. Güç açıldıktan sonra, zaman dolduğunda makine otomatik olarak çalışacaktır.

15.Yazılım uyumlu sistemler

Windows işletim sistemi

16.Açık yazılım fonksiyonları

Cihazın başlangıç, durma ve veri kaydı işlevlerini kontrol etmek için üçüncü taraf üst düzey gönderme kodunu destekler

Not: Denetleyici fonksiyonel kodlar sağlar ve kullanıcı birleşik izleme ve kontrolü gerçekleştirmek için üst bilgisayar yazılım programını düzenleyebilir

17.Ağ bağlantıları

Uzaktan kumanda ve uzaktan yardım ağ üzerinden yapılabilir ve test verileri ağ üzerinden toplanabilir.Aynı anda birden fazla makine kontrol edilebilir.

18.Durum göstergesi

Aygıtın üst kısmında silindirik üç renkli bir ses ve ışık alarmı (LED boncukları kullanılarak) yerleştirilmiştir; çalıştırılmayı beklerken veya işlev tamamlanmasını beklerken, sarı ışık her zaman yanmaktadır;Normal şekilde çalışırken, yeşil ışık her zaman yanıyor; acil durma veya ekipman arızası alarmı olduğunda, kırmızı ışık her zaman yanıyor ve zil aralıksız çalışıyor;

19.dolaşım fanı

Yüksek sıcaklığa dayanıklı, uzun asılı motor, motor dışarıdaki alana monte edilmiştir, asıl kapalı alana uzanır, karıştırma fan tekerleği asının kuyruk ucunda monte edilmiştir;Özel ısı yalıtım önlemleri ve ısı dağılma sistemi motorun güvenliğini artırır.

20.ısıtma kontrol modu

Sıcaklık denetleyicisi, ayarlanmış sıcaklığa ve test odası içindeki sıcaklık sensöründen gelen sinyallere dayanarak komutlar gönderir.SSR modülünün kontrolüSistem güvenilir bir şekilde, temas veya kıvılcım olmadan, uzun ömürlü, düşük gürültü ve elektromanyetik müdahale olmadan çalışır.kompakt boyut, titreşim direnci, darbe direnci, patlama, nem direnci ve korozyon direnci.

VIII. Güvenlik koruma sistemi

1.         Aşırı sıcaklık koruması

Test odası bağımsız ayarlanabilir elektronik aşırı sıcaklık koruma cihazı ve otomatik basınç dengesi koruması ile donatılmıştır.

2.         Soğutma sistemi

Kompresör aşırı ısınması, yüksek basınç koruması, motor aşırı akım koruması.

3.         dolaşım fanı

Aşırı yük koruması

4.         ısıtıcı

Aşırı aşırı sıcaklık koruması: kısa devre koruması

5.         Nemlendirme sistemi

Nemlendirici kuru yanma su sıklığı koruması, nemlendirici aşırı sıcaklık koruması, nemlendirici kısa devre koruması

6.         Genel tedarik

Sızıntı koruması, aşırı yük ve kısa devre koruması, faz kaybı, ters faz, alt voltaj, aşırı voltaj koruması

7.         Kontrol devresi

Aşırı yük ve kısa devre koruması

8.         Kompresör soğutma sistemi

Soğutma fanının aşırı yük koruması

IX. Kabul standartları ve üçüncü taraf doğrulama

1Kabul kriterleri: Teknik göstergeler, her iki taraf tarafından imzalanan "Teknik Anlaşma" da belirtilen yöntemlere uygun olmalıdır.

2Kabul yöntemi: Resmi kabul alıcının yerinde gerçekleştirilir.

3Teslimattan önce, alıcı üçüncü bir tarafı (Ulusal Çevre Deneme Ekipmanı Kalite Test Merkezi tarafından kalibre edilmiş ve geçerli bir denetim raporu ile birlikte) katılmaya davet etmelidir.

Kabul ücreti alıcı tarafından ödenir.Eğer ilk kabul şartlı değilse, tedarikçinin iyileştirmesinden sonra ikinci kabul için yapılan maliyet tedarikçi tarafından ödenir.

İlgili tarafın yüklendiği fonlar.

4Müşteri, ekipmanları doğrulamayı Ulusal Çevre Deneme Ekipmanı Kalite Deneme Merkezi'ne emanet eder.

X.Ana malzemelerin listesi

XI. Ekipman fabrikası destek cihazları ve verileri

1.         Ekipman fabrikasının ambalaj listesi                                    1 adet

2.         Ekipman ve elektrik şeması                         1 adet

3.         Ekipmanın kullanım kılavuzu                                    1 adet

4.         Ekipman sertifikası                                           1 adet

5.         Ekipmanın garanti kartı                                        1 adet

6.         Ekipman fabrikası test raporu                                     1 adet

7.         Islak gaz                                                    5 parça

8.         Kontrol cihazı izleme yazılımı CD-ROM                           1 parça

9.         Deneme örneği rafı tepsisi                                           2 parça

10.     Test örneği rafı destekleme rayı                                 4 şerit

XII. Kalite güvencesi ve hizmet taahhüdü

1.         Amaç: Karşılıklı fayda ve kazançlı hizmet konseptiyle uyumlu olarak, müşteri ihtiyaçlarını tam olarak karşılamak ve müşteri memnuniyeti amacına ulaşmak.

2.         Satış öncesi: profesyonel teknik danışmanlık, ürün test planı önerisi, test odasının kurulumu ve inşaat planı;

3.         Satışta: müşteri iletişim, ilerleme raporu, rehberlik, kurulum, hata ayıklama, deneme işlevi vb., müşteri ölçümü ile işbirliği;

4.         Eğitim(yerel Çin, yabancı ülkeler satıcı ile müzakere edilmelidir): Sözleşme gerekliliklerine göre, ekipmanın kullanıcısı için kurulduğunda ve hata ayıklandığında ve kullanıma sunulduğunda, yerinde eğitim yapılabilir.Kullanıcılar fabrikada ekipman hata ayıklandığında, şirkette teknik eğitim için gelmeleri için düzenlenebilir., böylece müşteriler ekipmanların performansını anlayabilir, doğru kullanım yöntemini öğrenebilir, ekipmanların yanlış kullanımından kaynaklanan arızaları azaltabilir ve müşteriler için bakım maliyetlerini tasarruf edebilirler.;

5.         Satış sonrası hizmet: Teknik eğitim: İşleme ve kullanım, günlük bakım ve bakım, yaygın hata tespiti ve sorun giderme; Düzenli takip: Ekipman denetimi, hata ortadan kaldırma,En son endüstri bilgileri iletilmesiÖzel yedek parçalar ve aksesuarlar rezervi desteği; Zamanında ve etkili hata çözümü sağlamak için satış sonrası hizmet departmanı bakım personel,Hızlı onarım hizmeti sağlamak;

6.         Hizmet Bağlılığı(yerel Çin, yabancı ülkeler satıcı ile müzakere edilmelidir):

Yöntem: 7x24 saat müşteri hizmetleri sıcak hattı ve özel hizmet e-postası; Gereksinimler: 4 saat içinde net bir yanıt verin.eyalete 24 saat ve eyalet dışına 24 saat gelmek gerekir.; Dongguan veya yerel şirket ofislerinden, özel personel, bölgedeki şirket ürünlerinin satış ve satış sonrası hizmetlerinden sorumlu olacak; özel koşullara dayanarak,Tamir süresi müşterinin ihtiyaçlarına göre müzakere edilebilir.· kabul edildiği tarihten itibaren, bir yıllık garanti süresi boyunca, şirketimiz ücretsiz onarımlar sağlayacaktır (doğal afetler, güç anormallikleri, uygunsuz kullanım,veya bakım)Eğer ekipman, müşteri depolama, kullanım ve kurulum kurallarına uygun koşullarda test odasının üretim kalitesi sorunları nedeniyle düzgün çalışamazsa,tedarikçi, haber verildiğinde ücretsiz onarımlar için bakım personelini gönderecektir.Garanti süresinden sonra, ekipmanla ilgili herhangi bir sorun ortaya çıkarsa,tedarikçi bu sorunları derhal ele almaya karar verir ve gerektiği gibi onarım ve malzeme masraflarını talep edebilir..

XIII. Ambalaj ve nakliye:

1Paketleme: QB/BWD008-2001 gereksinimlerini karşılayan taşıma ambalajlama odaları

2- Taşıma şekli: kamyonla

XIV. Oda yapısı şeması
